產品概述

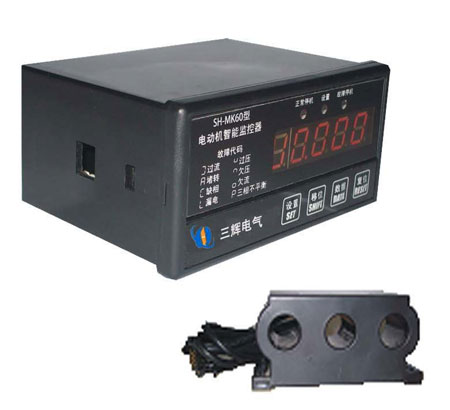

SH-MK系列電動機智能監控器是一款智能化、數字化、網絡化的控制器。有60、70、80三種型號的配置，可以滿足用戶不同需求。該產品基于微處理器技術，將的網絡通訊技術和分布式智能技術溶入MCC控制中心，集電機智能保護、運行狀態監控、故障記錄及網絡通訊為一體；可以查看測量數據、報警信息、故障信息等，并可根據用戶需要方便的進行保護參數設定。能滿足諸多啟動方式，在低壓控制終端MCC柜和1/4單元及以上各種抽屜柜中可直接安裝使用。

工作條件

◆ 海撥高度不超過3500米
◆ 周圍環境溫度：-20℃～+50℃
◆ 空氣相對濕度：≤95%RH
◆ 大氣條件：沒有會引起爆炸危險的介質，也沒有會腐蝕金屬和破壞絕緣氣體及導電塵埃
◆ 在沒有雨雪侵襲的地方
◆ 在無劇烈振動、沖擊的地方
◆ 380VAC三相異步電動機，饋線電路保護
◆ 監控器供電電源電壓：MK60:220V AC
MK70/80:220V AC/DC

技術參數

◆ 保護觸點容量：AC250V/5A， 電壽命≥100000次
◆ 啟動延時時間設定范圍：1～99s，在啟動時間內，只對缺相、過壓、欠壓、短路、漏電及三相不平衡進行保護，可避免啟動大電流，它和過流動作時間分開
◆ 過壓保護：當工作電壓超過過壓設定值時，動作保護，動作時間≤10S
◆ 欠壓保護：當工作電壓低于欠壓設定值時，動作保護，動作時間≤10S
◆ 缺相保護：當任何一相斷開時，動作保護，動作時間≤3S
◆ 三相不平衡保護：當任何兩相間的電流值相差20%～75%時，出廠設在30%，動作時間≤3s。
◆ 堵轉保護：當工作電流達到額定電流的3.5～8倍時，堵轉保護，動作時間≤1s；
◆ 短路保護：當工作電流達到額定電流的8倍以上時，短路保護，動作時間≤0.2s
◆ 漏電保護：當發生漏電狀況時，動作保護，保護電流值可根據用戶需要進行選擇（0為關閉）
◆ 欠流保護：對不能運行在空載狀態的負載設備進行保護，需要時可根據實際設定，不用時調至零即可；當電流小于欠流保護設定值時，保護器在30S內動作（出廠時設定在零代表關閉此功能）。
◆ 過流保護：過流保護動作時間可根據用戶需要自行設定。設定值序號對應的過電流倍數與保護動作時間特性見下表（出廠設定在F1）

序號F倍數	1	2	3	4
1.0	不動作	不動作	不動作	不動作
≥1.1	5s	60s	180s	600s
≥1.2	5s	50s	150s	450s
≥1.3	5s	35s	100s	300s
≥1.5	5s	10s	30s	90s
≥2	5s	5s	15s	45s
≥3	5s	2s	6s	18s

◆ 過熱保護：當測量溫度高于過熱設定值時，動作保護（0為關閉）
◆ 模擬量輸出4-20mA：用戶可根據需要在面板上進行輸出設定，設定范圍：1.0~3.0倍。
◆ 三相不平衡計算公式：
（1）. P=I/Ix（P為三相不平衡值）
（2）. Iar= (Ia+Ib+Ic)/3 （Ia，Ib，Ic為不平衡時三相電流值）
I1=∣Iar-Imax∣（Imax為不平衡時，三相電流中大值）
I2=∣Iar-Imin∣（Imin為不平衡時，三相電流中小值）
I=Max (I1；I2)
（3）. Ix =Max (Iar；Ie) （Ie為設定的額定電流值）
如果 Iar＜Ie
則 Ix=Ie

功能和特征

◆ 監控器具有缺相、過流、欠流、堵轉、短路、過壓、欠壓、漏電、三相不平衡、啟動延時（避開啟動大電流、它和過流動作時間分開）、自動復位及多種啟動方式等諸多功能
◆ 電流互感器與主體顯示器可分離安裝，為不同的安裝場合，提供方便
◆ 監控器對各種故障運行狀態采用LED顯示
◆ 應用微機和數字處理技術，測量精度高、線性好、故障分辨準確可靠，抗干擾能力強
◆ 采用EEPROM存儲記憶技術，實現參數設定，斷電后設定參數仍保存下來，勿須再設定
◆ 配有設置鍵、移位鍵、數據鍵、復位鍵、可對各種參數進行設定及修改
◆ 一機多用，可取代電壓表、電流表、熱繼電器、電流互感器、時間繼電器和漏電繼電器等
◆ 具有4-20mA模擬信號輸出接口及RS-485遠程通訊接口，支持ODBUS-RTU協議。方便和PC機組成網絡保護監控系統，通過PC機對監控器保護參數進行修改、運行狀態進行監控和進行歷史數據查詢。
◆ 可實現電機保護控制、報警控制及啟動轉換
以上為全功能介紹，不同配置的產品可選功能不同，詳見型號說明

型號說明

FSH-MK60型配置功能表：

	基礎功能				附加功能
	整定電流	互感器孔徑	來電自啟動	保護控制	報警（B）
MK60-1	0.3~40	Φ10	●	●	▲
MK60-2	41~120	Φ20	●	●	▲
MK60-3	121~6500	二次穿芯Φ10	●	●	▲

SH-MK70型配置功能表：

	基礎功能				附加功能
	整定電流	互感器孔徑	來電自啟動	報警功能	接地保護J/ 漏電保護L	模擬量 輸出N	通訊Y
MK70-1	0.3~40	Φ10	●	●	▲	▲	▲
MK70-2	41~120	Φ20	●	●	▲	▲	▲
MK70-3	121~6500	二次穿芯Φ10	●	●	▲	▲	▲

SH-MK80型配置功能表：

	基礎功能				附加功能
	整定電流	互感器孔徑	保護 控制	報警 功能	接地保護J/ 漏電保護L	模擬量輸出N	通訊Y	電壓保護U	溫度保護T
MK80-1	3~40	Φ19	●	●	▲	▲	▲	▲	▲
MK80-2	41~120	Φ19	●	●	▲	▲	▲	▲	▲
MK80-3	121~6500	二次穿芯Φ19	●	●	▲	▲	▲	▲	▲

注：以上●表示固有功能；▲表示附加功能，附加功能可多重選擇。

開孔尺寸

型號尺寸	MK60	MK70	MK80
開孔尺寸	94*46（mm）	90*90（mm）	91*61（mm）

互感器尺寸
